Signaalgever voor Tripmeter/Cruise Control / inbouw minicockpit

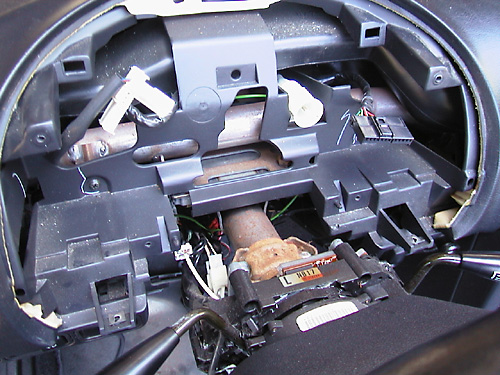

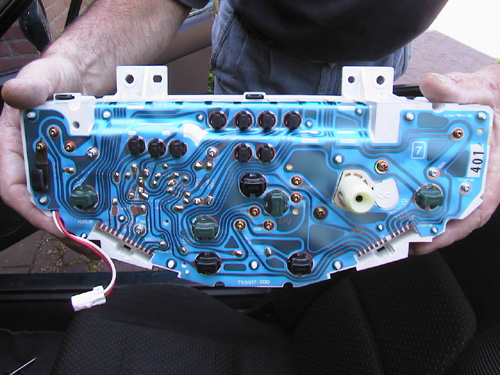

Meterpaneel verwijderen (4 connectors los)

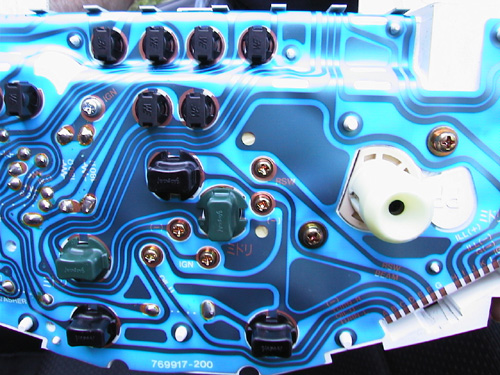

Zoeken naar reed switch

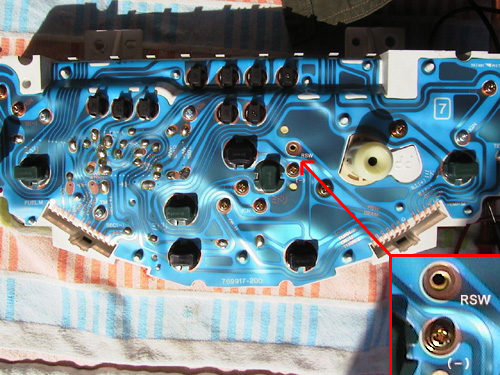

Contactpunten:
RSW
(-)
=
=
Reed Switch
Aarde/-
(vdo) grijs
(nc)

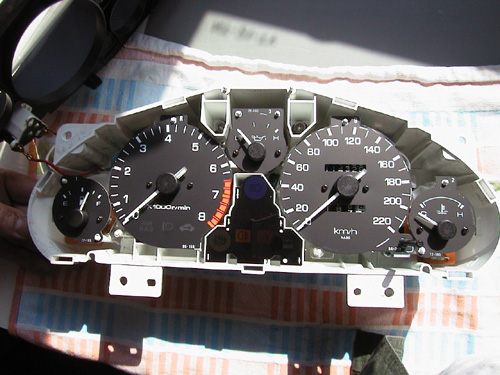

Glas verwijderen & snelheidsmeter losschroeven

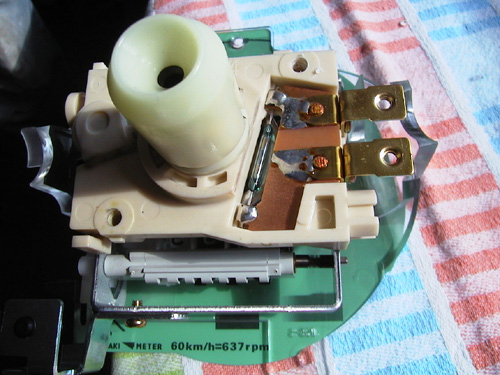

Reed switch met aansluitpunten


contactpunten aangegeven op print.

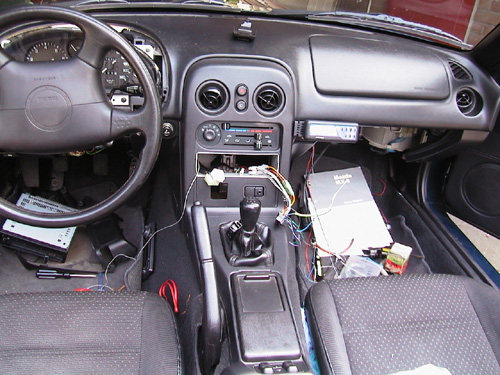

Voeding & verlichting uit kabelboom radio
Zwart
blauw/rood
rood/zwart

=
=
=

aarde / min (-)
permanent plus (+)
verlichting
(vdo) bruin
(vdo) rood
(vdo) blauw

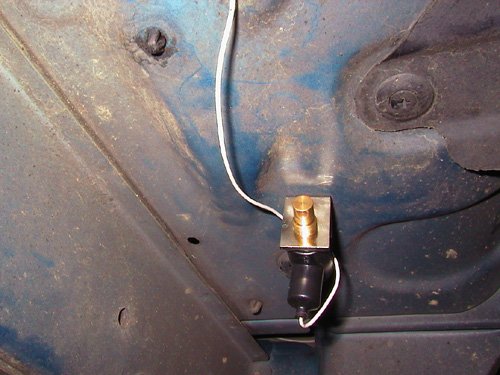

Temperatuursensor onder rechter koplamp in wielcompartiment = wit
chassis = aarde / min (-)
